无动力滚筒输送机的辊筒装置的制作方法

动力辊道由动力辊桶组件、铝旁板、片架、拉杆、承座、驱动装置和链条组成。无动力辊道由无动力辊桶组件、铝旁板、片架、拉杆、承座组成。动力辊道由驱动装置带动牵引链条，链条带动各动力辊桶上的链轮转动，从而由转动的输送工作。现有的无动力滚筒输送机没有专配传动机构，传动效率低。

本实用新型主要是解决现有技术所存在的技术问题，从而提供一种通过锁块可以方便对第一支撑块进行牢固扣接，通过扣块可以方便对传动辊筒进行安装，可以将该辊筒装置安装在无动力滚筒输送机上，方便对无动力滚筒输送机进行辅助传动的用于无动力滚筒输送机的辊筒装置。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

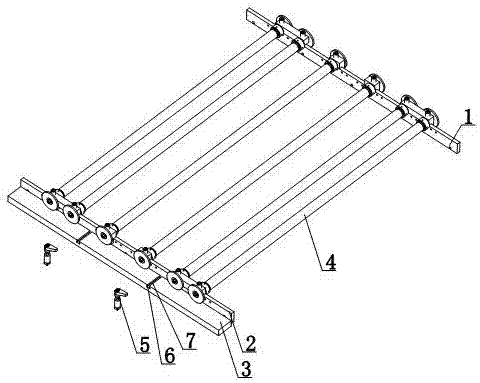

一种用于无动力滚筒输送机的辊筒装置，包括第一支撑块与第二支撑块，第一支撑块与第二支撑块呈平行布置，第一支撑块的外侧部设有导向块，第一支撑块与第二支撑块之间设有辊筒机构，导向块上设有扣接机构，扣接机构扣接住辊筒机构；扣接机构包括支撑管，支撑管的外周面套装有护管，支撑管的下端设有滑座，导向块上设有导向槽与开槽，导向槽与开槽连通，导向槽的横向宽度大于开槽的横向宽度，滑座卡接在导向槽内；支撑管的上端设有锁块，锁块的外端扣接在辊筒机构的侧部上。

所述支撑管的上端设有定位筒，定位筒与支撑管的上端之间设有连接筒，锁块与定位筒的端部之间设有固定螺栓。

所述辊筒机构包括一对传动辊筒，传动辊筒的两端之间设有扣块，扣块的对内朝向面位置设有一对定位管，传动辊筒的轴向位置设有安装轴，安装轴的端部安装在定位管内。

所述扣块的外侧壁位置设有扣盘，扣盘与扣块的外侧壁之间设有固定杆。

所述锁块的内端比外端宽大。

采用上述技术方案的用于无动力滚筒输送机的辊筒装置，通过第一支撑块与第二支撑块可以方便对辊筒机构进行固定安装；通过扣接机构可以方便对辊筒机构进行牢固扣接；扣接机构沿着导向槽与开槽实现滑动，从而可以方便对扣接机构进行灵活滑动调节，通过扣接机构可以方便对辊筒机构进行更加牢固地扣接；滑座沿着导向槽与开槽实现滑动，从而可以方便对支撑管进行移动调节，支撑管的移动可以控制锁块实现移动体调节，通过锁块可以方便对第一支撑块进行牢固扣接，通过扣块可以方便对传动辊筒进行安装，可以将该辊筒装置安装在无动力滚筒输送机上，方便对无动力滚筒输送机进行辅助传动。
